濟南眾標儀器設備有限公司是一家專業從事板材成型杯突試驗機、電子拉力試驗機、液壓萬能試驗機、金屬?zèng)_擊試驗機研發和制造的現代化高科技公司。公司自成立以來本著“誠信第一，質量?jī)?yōu)先”的原則，一步一個腳印，不斷穩步發展，得到社會各界人士的信賴與支持。歡迎來電咨詢。
一、產品用途：

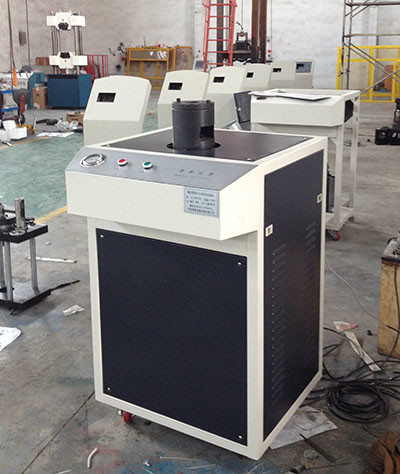

板材成型杯突試驗機主要用于主要用來檢修金屬薄板和帶材的塑性變形的工藝機能試驗，檢修薄板和薄帶的塑性變形機能。知足國標GB/T 4156-2007、ASTM E643-78《金屬材料薄板和薄帶埃里克森杯突試驗》的要求,可根據GB5125-1985《有色金屬?zèng)_杯試驗方法》做沖杯試驗，檢修有色金屬薄板的各向異性，采用油缸夾緊，油缸頂破試樣，具有板材泛起裂紋自動停機功能；該機采用微機控制全試驗過程，實時動態顯示夾緊負荷值、沖壓負荷值、杯突值、試驗速度和試驗曲線，是金屬薄板和帶材的出產企業、質檢單位、鋼鐵研究院等單位常用的設備。
二、技術特點：
采用伺服電機帶動減速機，夾緊時通過同步傳動組件，帶動伺服沖壓系統同步向上，然后夾緊系統，沖壓系統自動沖壓，丈量系統同步自動丈量板材變性值，當試樣泛起裂紋時，丈量系統自動顯示杯突值。杯突夾具為敞開式結構，便于觀察板材是否泛起裂紋。杯突夾具壓模結構采用球窩自動調心結構，以保證試樣夾緊時試樣夾緊力受力平均。杯突模具更換利便、試樣裝卸簡便，試樣放入后，按自動按鈕即可完成夾緊，試驗參數可輸入、更改，沖壓過程實現閉環控制，沖壓力值下降判定試樣泛起裂紋自動泊車，同時易于觀察試樣裂紋。試驗數據計算機顯示，并有峰值記憶功能，即較大沖壓力、杯突值等，實現試驗結果的報表、存儲、批次、曲線繪制等，變形高度自動記憶，一次試驗結束可自動恢復到待試驗狀態。板材成型杯突試驗機的用途及特點。
三、技術參數：
1、板材厚度：0.05～3mm（高精度傳感器，可實現超薄板材試驗）
2、杯突試樣板材寬度：90-100mm；
3、沖杯試樣圓片直徑：φ60mm（可根據用戶要求定做）
4、沖頭行程：60mm；
5、沖壓負荷：50kNmax；（根據客戶材料的沖壓力，配置較大沖壓負荷）
6、較大夾緊負荷10kN。（可調整）
7、杯突值分辨率：0.01mm
8、變形精度：±0.5%
9、試驗速度：0.05～300mm/min無極調速
10、杯突試驗?zāi)＞咭?guī)格：
11、尺度沖頭球：φ20±0.05mm
12、尺度墊模孔徑：φ33±0.1mm
13、尺度固定模孔徑：φ27±0.05mm
濟南眾標公司自成立以來始終堅持高起點、高質量的發展原則，積極培養和吸收一批優秀技術人員和管理人員。擁有國內外先進水平的大型數控車床，各種精密的金屬加工機床，完備的監測、計量、試驗手段為產品質量提供了嚴格的保障，我廠以一流的管理，一流的設備，一流的技術，生產各種規格型號的沖擊試驗機、液壓萬能試驗機、電子萬能試驗機等試驗檢測儀器，設備型號齊全，可現場試機，歡迎實地考察。咨詢電話:0531-61310988、18605313108
|
