WDW-G系列電子萬能試驗機我公司生產的經典高端機型，為大專院校及科研機構研發而成。
本系統為伺服動力源、PLC控制系統和微機兩只高端夾緊裝置組合的一套系統。本微電腦夾緊系統根據脈動疲勞試驗機經改進而設計制造。動力系統采用高壓齒輪泵，使加壓平穩、高效。控制器采用新一代高性能、智能化、觸摸式全數字控制器，控制軟件采用先進測控算法組合，可精確控制整個油缸夾緊系統的壓力。液壓油路系統采用負載適應型節流調速系統，根據系統所需試驗力的大小，調整系統壓力，減小系統發熱，節省能源。本微電腦夾緊系統性能穩定，功能強大，操作方便。
本微電腦控制夾緊系統可廣泛適用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等各行業進行精密性的材料研究、材料分析、材料開發和質量控制。
注：1.供電為380v 三項四線 （零線）。電機試運行時，需加滿46號抗磨液壓油，注意電機的旋轉方向，

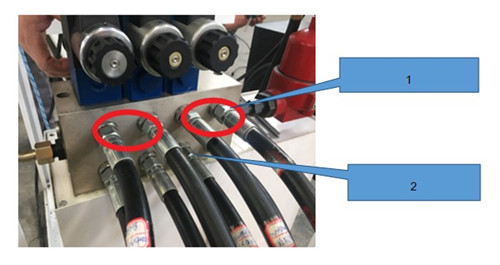

2.如圖示2 油管左側4根為一個換向閥控制，右邊4根為一個換向閥控制，上層管接夾頭的1處，下層接2處

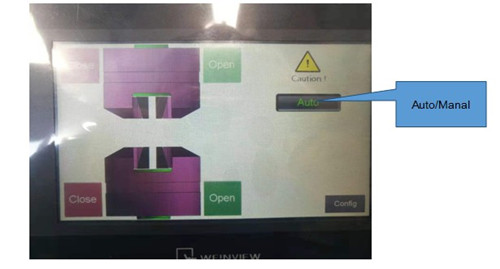

3.油源具備自動補壓功能（防止油泵長時間帶壓工作發熱），如圖示
Auto 狀態為夾緊后過一定時間，系統自動補壓 可以通過Config 來設置。
Manal 狀態為常規的夾緊松開調試狀態，通過 Close /Open 來調整。
平推式夾具電子萬能試驗機技術特點與優勢：
1．動力泵站外觀采用流線型外觀造型設計，各部件設計強度分布合理，表面噴金屬漆，整體組合美觀、大方；
2．操作臺有觸摸屏顯示操作；
3．主體夾具與橫梁之間為硬性連接牢固可靠，試樣裝夾方便；
4．鉗口卡板與鉗口之間采用圓弧或直槽聯接型式，定位精確可靠；
5．試樣的夾緊采用雙密封內置式夾緊缸，密封嚴密，不滲油；
6．液壓系統采用壓差式節流調速伺服隨動系統，減少系統發熱，節省能源；
7．高壓油泵與電機直連式結構，結構緊湊，運行平穩，噪音低；
8．油源系統配置專用閥組，控制精度高；
9．高性能智能化全數字控制器，采用全數字PID調節，實現油缸活塞移動功能；并可實現控制模式的平滑切換，使系統具有更大的靈活性。
|
