一、設備型號及名稱

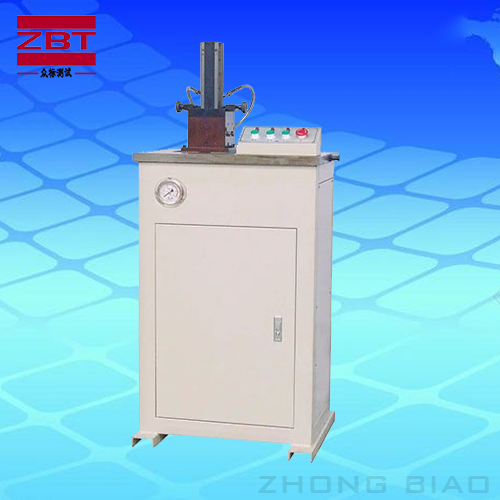

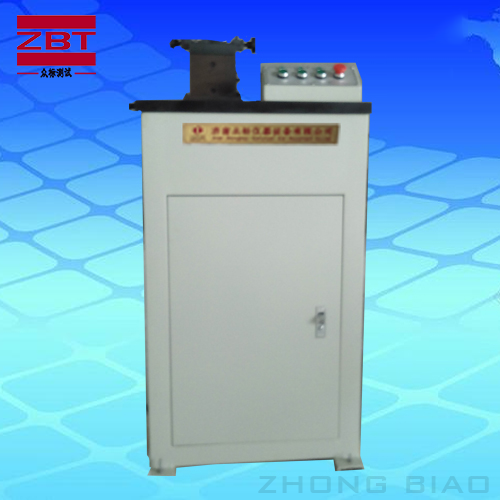

CSL-Y 沖擊試樣缺口雙刀液壓拉床
二、沖擊試樣缺口雙刀液壓拉床設備用途
沖擊試樣缺口拉床是目前國內除光學曲線磨床外能加工出合格夏比沖擊試 樣缺口的唯一工具，由于一次成型加工原理，其加工出的缺口同一性極好。 本拉床采用液壓傳動，保證了拉刀運行的穩定性及缺口的幾何精度。本產品 配備有雙工位拉刀，可同時加工兩個試樣缺口：一個V型（深2mm）和一個U型（深 2mm）（也可兩個V型或兩個U型缺口）。無論加工V型還是U型缺口都不需要換刀，濟南聯工測試技術有限公司 試樣缺口一次加工只需8秒鐘，操作簡便可靠。本拉床的拉刀采用W18Cr4V材料制 造，硬度高，耐磨性好，每把刀具可加工20，000余個試樣。本拉床具有特有的 潤滑裝置，以防止損壞拉刀，內部配備垃圾盒，易清理鐵屑。 本拉床滿足 GB 2106-80《金屬夏比（V 型缺口）沖擊試驗辦法》和 GB/T 229-2007《金屬夏比缺口沖擊試驗辦法》，如果改變結構形式及更換相關零件， 可同時滿足美標、歐標 ASTM E23，EN 10045，ISO 148，ISO 83 等國際相關標準 的要求。沖擊試樣缺口拉床是冶金、鍋爐壓力容器、車船、工程機械制造及科研等部 門理化試驗室的必備專用設備。
三、沖擊試樣缺口雙刀液壓拉床主要技術規格
1、試樣缺口形狀： V 型或 U 型（深 2mm）
2、加工試樣尺寸： 10×10（7.5 或 5）×55 mm
3、傳動方式： 液壓
4、拉刀行程： 350mm
5、拉刀材質： W18Cr4V
6、拉削速度： 2.5m/min
7、電 源： 三相四線制 380V 50Hz 0.4KW 主電機 0.37KW
8、外形尺寸： （660×400×1200）mm（長×寬×高）
9、重 量： 200kg
四、沖擊試樣缺口雙刀液壓拉床工作條件
1、室溫 20°C±5°C 范圍內；
2、相對濕度不大于 85%；
3、周?chē)鸁o(wú)腐蝕性介質、無震動、無強電磁場干擾的環境中。 （亦可根據客戶要求，訂做缺口深度為 3mm 或 5mm 的沖擊試樣缺口拉床）
|
